混凝土泵車是利用壓力將混凝土沿管道連續輸送的機械。由泵體和輸送管組成。按結構形式分為活塞式、擠壓式、水壓隔膜式。泵體裝在汽車底盤上，再裝備可伸縮或屈折的布料桿，就組成泵車。

        混凝土泵車是在載重汽車底盤上進行改造而成的，它是在底盤上安裝有運動和動力傳動裝置、泵送和攪拌裝置、布料裝置以及其它一些輔助裝置。 混凝土泵車的動力通過動力分動箱將發動機的動力傳送給液壓泵組或者后橋，液壓泵推動活塞帶動混凝土泵工作。然后利用泵車上的布料桿和輸送管，將混凝土輸送到一定的高度和距離。

        混凝土輸送力士樂柱塞泵因?yàn)槟昃糜兴p缺少保養，修理資料又不全，一段時間內故障頻發。其中有個突出問題就是上車的布料桿臂架控嗣系統緩慢無力，在力士樂柱塞泵送混凝土中調整臂姿更為困難，有擺不動的感覺。

       對照力士樂柱塞泵車支腿控制與臂架控制支系統示意圖(見圖2)，經過排查，最后將故障點鎖定在臂架多路換向月的插裝式壓力閥(即B和C)。由于此閥的故障狀態使臂架系統工作壓力偏低，而且用正常調整手段壓力怎么也調不高。由于此插裝閥結構的復雜性，細化故障點及相應處理頗為棘手。

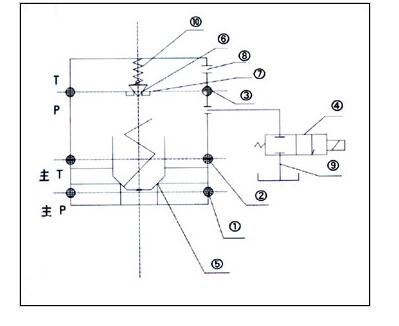

       此閥B和C功能示意如圖1
       圖例說明：

       ①②③O型圈

       ④ 遠控卸荷閥(二位二通電磁閥)　

       ⑤ 主閥芯與閥座的密封線

       ⑥ 先導閥芯與閥座的密封線

       ⑦ 先導閥座與閥體的密封

       ⑧　4-q)4孔圓周均布，先導閥腔卸油口

       ⑨ 卸荷閥回油口

       ⑩ 先導閥調壓彈簧

       從示意圖中可以看出，這是一個典型的先導式溘流閥的結構。帶遠控口，遠控口接卸荷閥。

       從①到⑦這7處有一處或幾處。

       處理：至此雖然明確了故障是先導調壓級內泄造成的，但如何處理就存在手段上的困難，因?yàn)槎嗦烽y內油道孔密布，只能在插裝閥體上處理。經反復考慮后在現場用電焊將⑧的4中4孔堵死，再用砂輪將焊疤高點磨平。將插裝閥總成組裝好裝上車試驗，壓力很順利地達
到正常。

       這樣處理后此閥B保有卸荷功能卻喪失了調壓功斃，但由于系統中該油路的壓力油從支腿控制多路閥I央J而來，此閥最高壓力可由支腿閥的總安全閥A來調定。

       圖2 力士樂柱塞泵車支腿控制與臂控制支系統示意圖
圖例說明：
       １支控制多路閥塊  A 支腿閥的總安全閥

       ll 臂架控制多路閥塊 B 臂架閥的總安全閥  c 卸荷電磁閥

       J 至支腿各操縱閥片  D 吸油過濾器 K 至回轉油缸

       E 油力士樂柱塞泵  L 至小臂油缸  F 液壓油箱  M 至二臂油缸

       G 壓力表  N 至大臂油缸  H 背壓閥

       譬如醫學上用手術切除病灶，最大限度地保留健康組織與基本功能，而切除組織的功能由有機體其它部分來遷移補償。

       這次力士樂柱塞泵的故障處理，節約直接經濟成本約人民幣壹萬圓(避免更換多路閥總成與眾多軟管)，并大大縮短了停機時間。至今已使用大半年，此臂架系統一直工作正常，證明判斷是正確的處理是成功的。
