力士樂葉片泵廣泛應用于各種液壓設備中，是液壓系統的關鍵組成部分，它的性能和壽命在很大程度上決定著整個液壓系統的工作能力。隨著葉片泵的性能越來越完善，在各種工業設備、行走機構以及船舶和飛機上都得到了廣泛的應用。因此對于葉片泵的知識的學習是十分必要的。金泰機械設備工程師從葉片泵的工作原理，結構特點及用途等方面為大家介紹一下葉片泵的相關知識。

       力士樂葉片泵PVV系列和PVQ系列是定排量葉片泵。

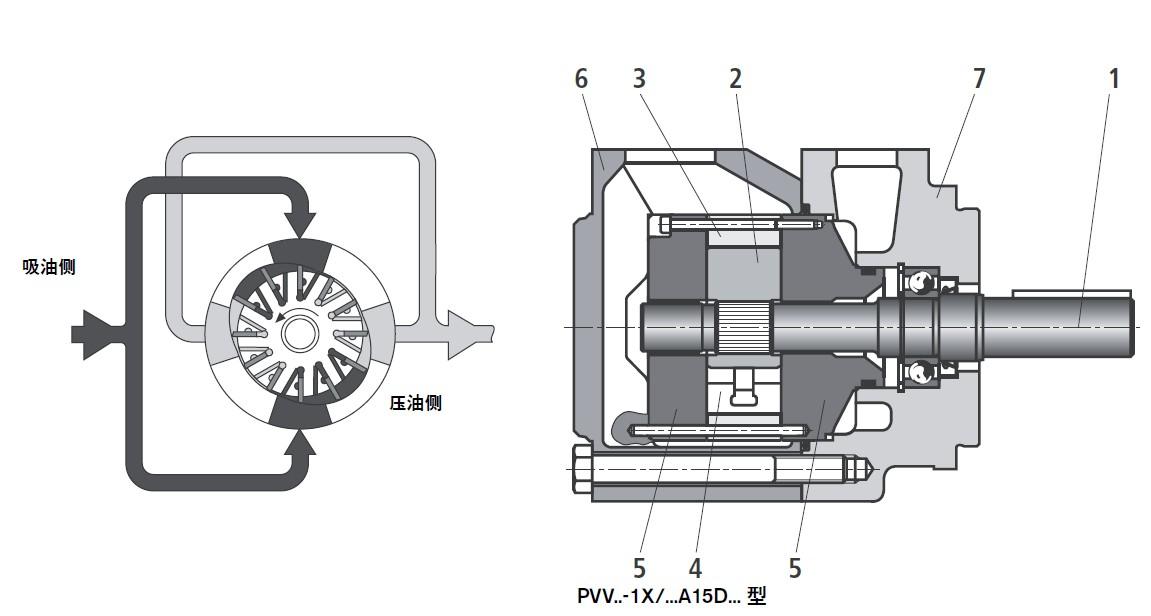

       在驅動軸驅動軸 (1) 的齒上安裝有轉子 (2)，它在定子環 (3) 內回轉。葉片 (4) 安裝在轉子槽內，轉子轉動時靠離心力使葉片壓在定子環的內表面。排油腔的端面由配油盤 (5) 密封。由于定子環是雙偏心結構，因此形成對稱布置的兩個吸油區和兩個壓油區，因此傳動軸的徑向液壓力相互平衡而卸載。軸僅傳遞驅動轉矩。在吸油區，葉片部分地卸荷。這能減少磨損和獲得高效率。取下端蓋 (6)，可以更換泵芯 (由轉子、葉片、定子環和配油盤組成)，而不必從鐘形罩上卸下泵體 (7)。這樣就能迅速地對泵進行維護和修理。
       力士樂葉片泵PVV系列和PVQ系列功能剖面圖

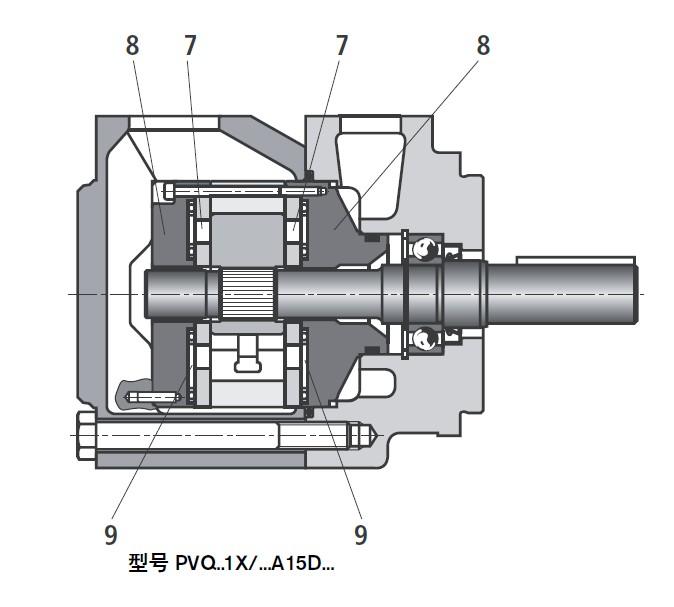

       由于 PVQ 泵的設計結構，使其特別適用于行走機械應用。由于配油盤的特殊結構，而能夠補償轉子體的熱膨脹和能夠?qū)ν蝗坏膲毫ψ兓鸬降挚棺饔?。通過將配油盤分成柔性盤(7) 和端蓋 (8) 而形成反向壓力腔 (9)，以平衡在擠壓器中的壓力。這就保證了轉子和柔性盤之間的最佳間隙，因而保證泵擁有最好的容積效率。
